Сушач за слободна влакна

И. Увод

Ова машина за сушење влакана је побољшана верзија традиционалне машине за сушење, која се одликује високим степеном аутоматизације, лаком руковањем, широким опсегом брзине за ланац сушења и високом енергетском ефикасношћу.

ИИ. Главне техничке карактеристике

1. Усваја систем рециклаже топлог ваздуха и клапне за уштеду енергије, обезбеђујући енергетску ефикасност и равномерније сушење;

2. Главни погонски ланац користи регулацију брзине конверзије фреквенције да би се прилагодио различитим захтевима процеса сушења лабавих влакана;

3. Свака комора за сушење има независан издувни отвор, омогућавајући подешавање запремине издувних гасова према различитим радним условима, штедећи енергију;

4. Комора за сушење има независни систем аутоматске контроле температуре, што резултира минималним одступањем температуре;

5. Хладан ваздух се увлачи на улазу и излазу, обезбеђујући уједначену температуру влакана након сушења;

6. Филтерски екран се лако чисти.

ИИИ. Главна конфигурација

1. Главно зонирање: Сушач за лабава влакна је подељен на два дела: зону за сушење (3 одељка) и одељак за пренос.

2. Циркулациони вентилатор: 15кВ циркулациони вентилатор је инсталиран на врху зоне сушења, чинећи циркулацију ваздуха унутар коморе ефикаснијом.

3. Дистрибуција протока ваздуха: Циркулациони вентилатор је опремљен преградом за дистрибуцију протока ваздуха, која обезбеђује глаткији и равномернији проток ваздуха и гарантује квалитет сушења.

4. Челични оквир коморе за сушење: Направљен од стандардних квадратних цеви од 2,5 мм.

5. Контрола температуре: Опремљен поузданим пнеуматским мембранским вентилом за контролу паре, ефикасно одржавајући стабилну температуру унутар коморе за сушење.

6. Одводњавање: Користи одвод високе перформансе обрнуте канте са И-вентилом за обилазницу, омогућавајући ефикаснију поновну употребу одвода и очување паре.

7. Мрежаста плоча за пренос: Направљена од мреже од нерђајућег челика.

8. Ребра за расипање топлоте: 1 два сета преграда, користећи алуминијумски спирални дизајн;

9. Заклопке за уштеду енергије: Електричне клапне (пропорционално контролно отварање) су инсталиране на врху, прилагођавајући величину отварања и затварања у реалном времену према температури за већу енергетску ефикасност;

10. Уклањање остатака испод мрежастих панела: Доња плоча је постављена између горњег и доњег мрежастог панела за лако чишћење и сакупљање длачица и длачица;

11. Сваки одељак је опремљен покретним екранима за лако свакодневно одржавање и чишћење;

12. Погонски мотор је опремљен контролом фреквентног претварача, што омогућава флексибилно подешавање брзине транспорта по потреби;

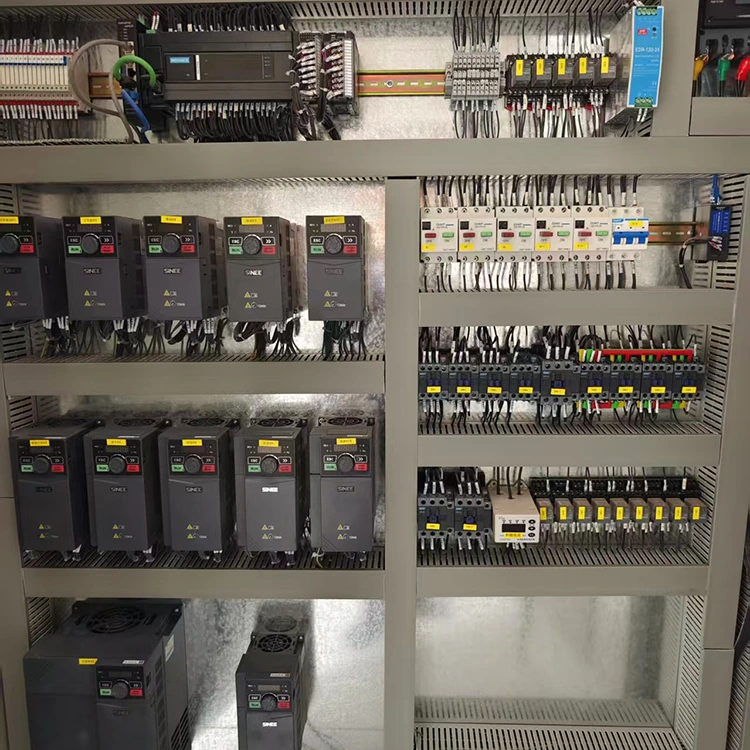

13. Електрична контрола: Управљање екраном осетљивим на додир са уграђеним ПЛЦ-ом, који нуди једноставан рад и интуитиван приказ;

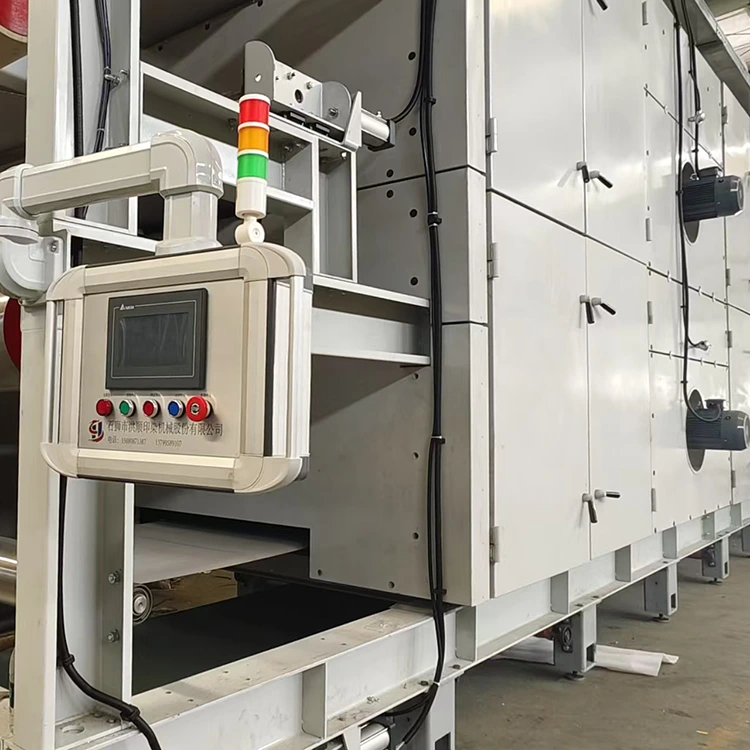

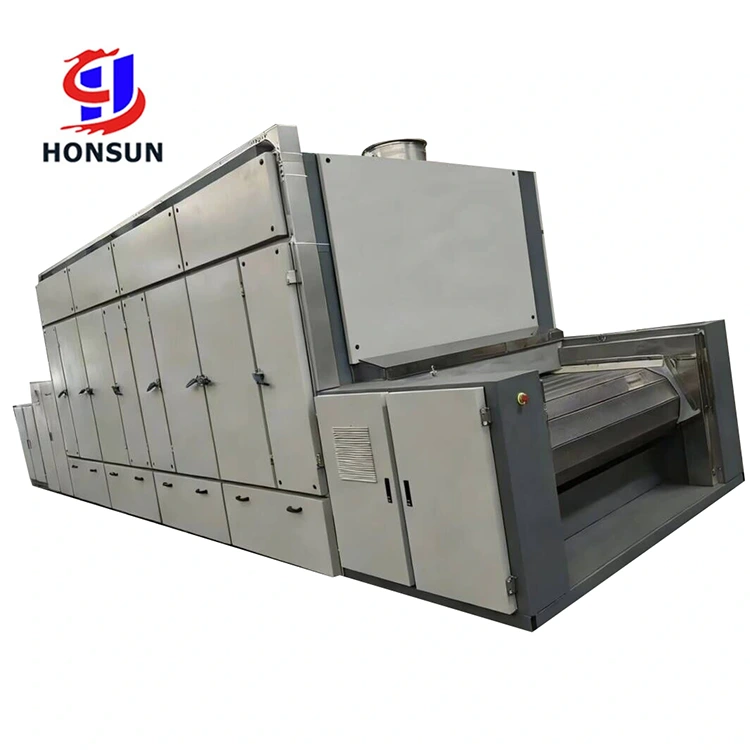

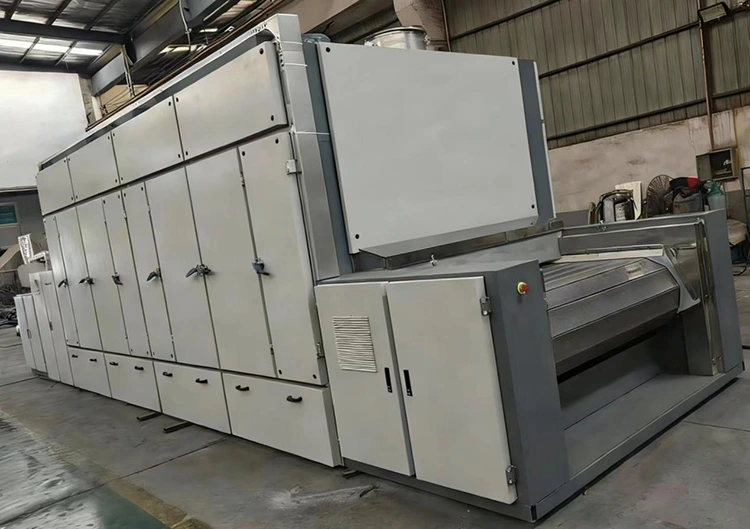

Физичка слика

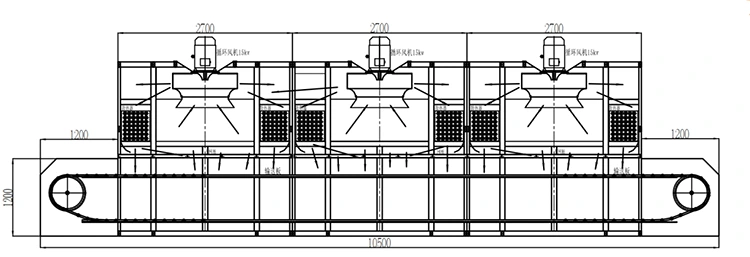

Цртеж са бочним димензијама

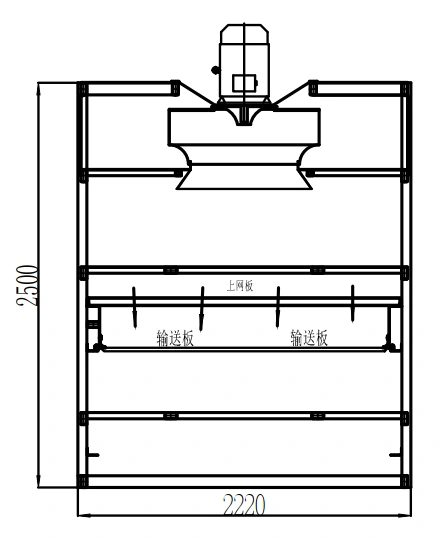

Цртеж предњих димензија
